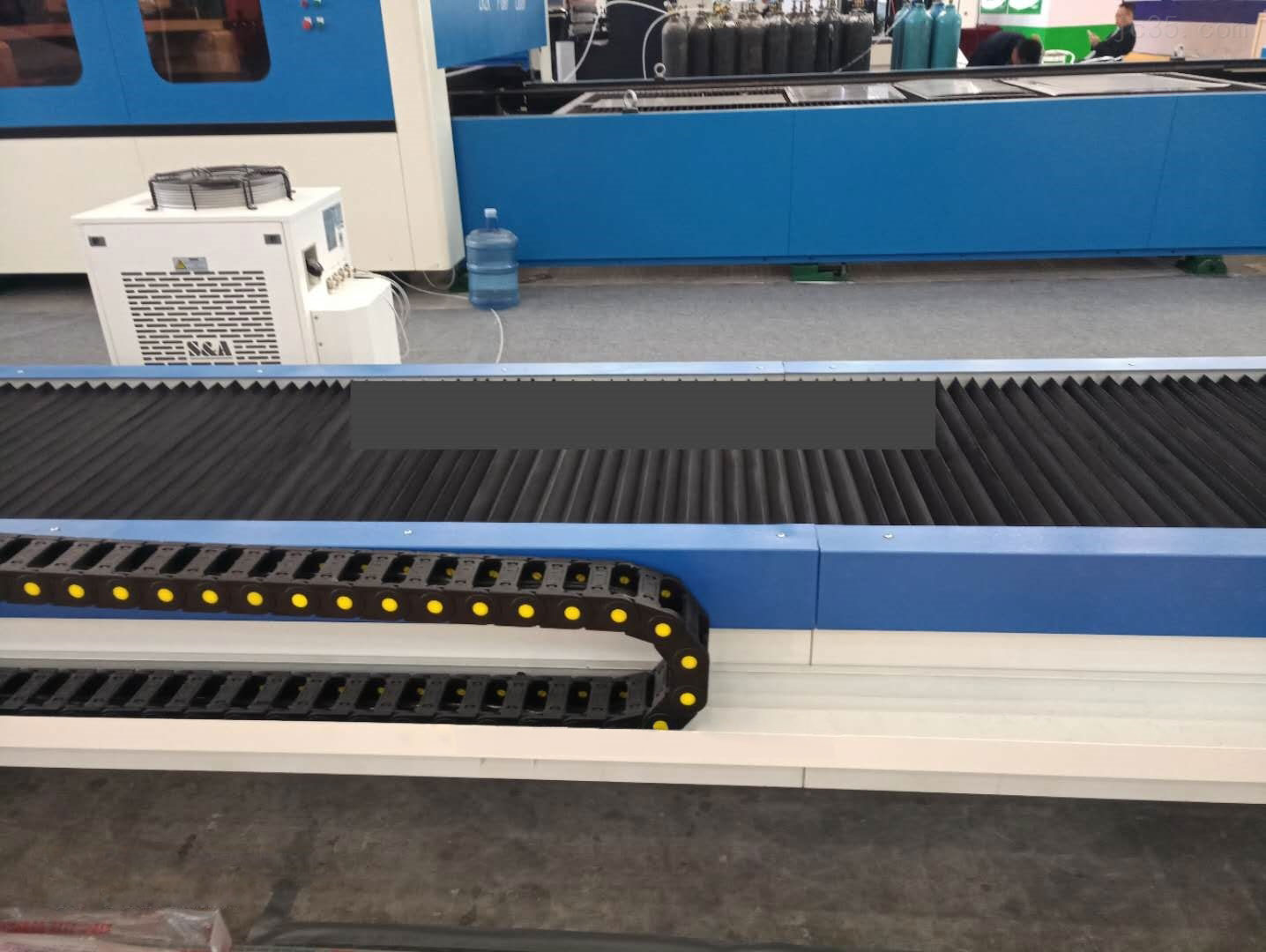

機床管道拖鏈

機床上的液壓、冷卻和氣動等管道一般都穿裝于拖鏈內腔中，拖鏈帶同管道跟隨滑臺移動。目前的機床拖鏈在X軸和Y軸方向上都是分開設置的，使管道排布紛雜，有時管道交叉，由于兩個方向的步調不一致，容易造成干涉，還可能會造成管道繃緊，導致漏油漏氣，影響機床正常運轉。

本產品的目的就是要克服現有機床管道排布紛雜的缺陷，提供一種能使管道有序布置的機床管道拖鏈結構。

技術方案：
一種機床管道拖鏈結構，拖鏈設置于機床床身與滑臺之間，用于裝載氣管、冷卻水管和油管等管道，其特征是：所述的拖鏈包括X軸拖鏈和Y軸拖鏈，X軸拖鏈進口端與機床床身固定連接，X軸拖鏈出口端與Y軸拖鏈的進口端連接，Y軸拖鏈內腔的進口承接于X軸拖鏈內腔的出口，Y軸拖鏈的出口端固定安裝于Y軸滑臺。

機床的Y軸滑臺設置于X軸滑臺上，X軸滑臺在機床X軸方向上滑動時帶同Y軸滑臺在X軸方向上滑移，Y軸滑臺在X軸滑臺上可以作機床Y軸方向上的滑移。當Y軸滑臺作Y軸方向滑移時帶同Y軸拖鏈出口端在Y軸方向上移動，Y軸拖鏈通過彎曲來改變出口端和進口端的距離，Y軸滑臺隨X軸滑臺在X軸方向上滑移時，Y軸拖鏈的進口端帶同X軸拖鏈出口端運動，X軸拖鏈通過彎曲來改變出口端和進口端的距離。

使用本產品可以達到以下有益效果：管道裝載于首尾連接的X軸拖鏈和Y軸拖鏈上，管道排布有序，不會產生交叉，這就使得機床整體布局更加實用和美觀。

附圖說明

圖1是本產品的主視方向示意圖。

圖2是本產品的俯視方向示意圖。

圖3是本產品的左視方向示意圖。

具體實施方式

下面結合附圖對本產品的具體實施方式進行詳細描述。
如圖1～圖3所示，本產品包括X軸拖鏈2和Y軸拖鏈3，X軸拖鏈2的進口端與機床床身1固定連接，X軸拖鏈2的出口端與Y軸拖鏈3的進口端連接，Y軸拖鏈3的內腔的進口承接于X軸拖鏈2的內腔的出口，Y軸拖鏈3的出口端固定安裝于滑臺4上。
